KBG电线管 JDG紧定管 热镀锌穿线管

KBG管又称国标扣压式导线管,KBG系列钢导管采用优质薄壁板材加工而成,双面冷镀锌全方位360°保护。管与管件连接不需再跨接地线,是针对吊顶,明装等电气线路安装工程而研制。符合现代节能环保的主流发展方向。被国内各大城市的商业、民用、公用等电线线路工程所采用,特别是临时或短期使用的建筑物。
状态:
数量:
  • KBG

  • 京生

  • D01

产品名称: KBG 电线管 JDG 紧定管

产品型号: KBG/JDG

产品品牌: 京生

产品规格: Φ 16 、Φ 20 、Φ 25 、Φ 32 、Φ 40 、Φ 50

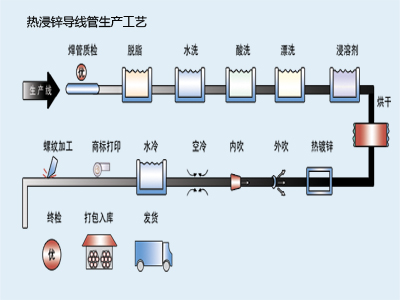

执行标准: BS4568-1970 、 GB/T4823.1-19933cc52600-2914-49f8-8605-175fa74b9190

产品材质: Q195

产品颜色: 金属色(白色)

产品特性:

1 、安装简便: JDG 管采用螺钉紧定式连接,无须作跨接线也可保证良好的导电性能,施工方便快捷,管壁适中,弯曲方面灵活。

2 、使用安全:导管采用金属材料,不老、不变形、不怕火。 JDG 导管均无须熔焊,施工现场无明火,无火灾隐患,线路短路不起火、不漏电。

3 、性能优越:导管具备良好的属性和抗电子干扰能力,还可作通讯信号线缆建筑物内( BAS )系统和网路,消防综合布线用管。

4 、成本低廉:以薄代厚,单位米数增多,重量较轻。此外,结构简单配件少,节省材料成本。运输方便,省时省工,工程造价明显低于其他类型钢质导管。

5 、外观美观:产品里外镀锌,管道光滑圆顺无毛刺,各连接处简单整齐,安装后给人舒畅清爽的感觉。

应用领域: 铁路,交通系统工程,自动化控制设备,发电厂,化工,输配电系统,通信系统,船舶,大厦,厂房内及屋内预埋的配线保护。

用 途: 照明、消防 、安防、视频、通讯等电力电气及控制线路保护。

使用方法:

1 、 管道连接: JDG 紧定式系列钢导管:套入连接件直至与直通接头密封圈或凹槽处定位相抵为止,然后用扳手工具旋紧定钉,直至紧定螺栓头部自动段落为止。

2 、管材切割:请用有锯齿(手锯或自动带锯机)切割钢导管。锯片要求与管材轴线垂直,允许偏差为 1.5mm 。切割后的钢导管最好对切割端面毛刺进行修端,倒角平头。

3 、管材弯曲方法:申捷管口径在 20 -32mm 且在合理的壁厚搭配情况下作弯曲安装时,可直接使用弯管器进行。申捷管口径在 32 -50mm 需要弯曲时,请用专用特制弯管机或使用标准型的弯通接头即可完成弯曲安装效果。弯曲半径一般为管径的 6 倍,(即 6D )弯曲角度为 90 度

注意事项: 1 、存储保护:宜贮存于干燥、通风的室内环境中,建议将导线管支承于地面 200mm 处堆放,放置室外时,请盖上帆布,避免雨水淋湿、防止氧化。应避免运输过程碰撞或刮伤导线管的表面锌层,以延长钢管使用寿命。

2 、使用环境的控制 : 镀锌管适宜在干燥通风的环境中,与中性物质(如中性的泥土、砂、石)接触。锌是一种较活泼的两性元素与酸碱物均获反应,也可以置换盐类中的重金属离子,所以在潮湿的酸碱盐介质环境中锌层易遭受破坏、导致腐蚀穿孔。

具体参数:

规 格( mm )

Φ 16

Φ 20

Φ 25

Φ 32

Φ 40

Φ 50

外 径( mm )

16

20

25

32

40

50

外径公差( mm )

0

-0.30

0

-0.30

0

-0.30

0

-0.30

0

-0.40

0

-0.40

壁 厚( mm )

1.0

1.2

1.6

1.2

1.5

1.6

1.2

1.5

1.6

1.2

1.5

1.6

1.2

1.5

1.6

1.2

1.5

1.6

壁厚公差( mm )

±0.15

±0.15

±0.15

±0.15

±0.15

±0.15

长 度( mm )

4000

4000

4000

4000

4000

4000

备注:

1 、成品长度为 4m ,量大亦可定做非标长度。

2 、镀锌层厚度: 16~20 μ m

3 、中型防护:三级(避免雨淋)

4 、内焊缝毛刺为“ 0 ”

5 、该生产过程中无污染,系绿色环保产品。
