KZ-1可挠金属电气导管 可挠电气保护套管

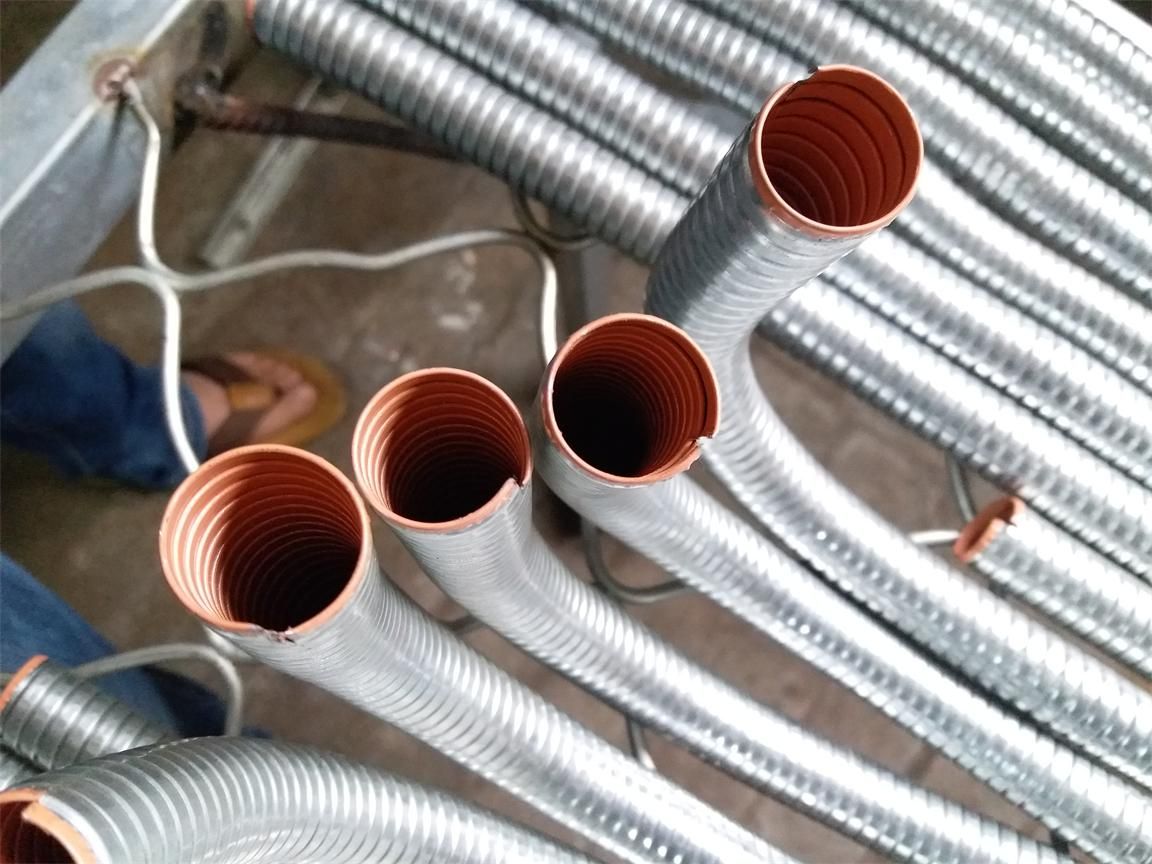

可挠电气导管,基本型KZ材质为外层热镀锌钢带绕制而成内壁特殊绝缘树脂层,防水型KV在基本型基础上外包塑软质聚氯乙烯,阻燃型KVZ在基本型基础上外包覆软质阻燃聚氯乙烯,用作电线、电缆、自动化仪表信号的电线电缆保护管
状态:
数量:
  • KZ-1

  • 京生

  • C05

执行标准:符合JG/T3053-1 998《可挠金属电线保护套管》,
GB/T20041.1-2005/IEC61 386-1:1 996《电气安装用导管系统第一部分:通用要求》标准的要求。
技术规范:CECS87:96《可挠金属电线保护管配线工程技术规范》。
设计规范:JGJl16-2008《民用建筑电气设计规范》的要求。
产品结构:KV防水型可挠(金属)电气导管,用特殊方法在KZ基本型可挠(金属)电气
导管表面,包覆一层具有良好柔韧性,软质聚氯乙烯(PVC)。
性能特点:除具有KZ基本型特点外,还有优异的防水性、耐腐蚀性、耐化学性等特点。
适用范围:室内、外潮湿场所(明、暗敷均可);有水蒸汽的场所,有酸或碱等腐蚀的场所;墙体;混凝土地面;楼板垫层;现浇钢筋混凝土楼板内;直埋地下;电气设备安装;低压电气配管工程等。
使用优势:1、可挠性好、施工简单方便。 2、双重防腐,使用寿命长。3、内层绝缘,安全可靠。 4、抗震性好,屏蔽作用好。
5、材料利用率可达1 00%。 6、防水防紫外线,抗老化,进一步增强防腐性能。
解释说明:1、使用基本型附件配管。 2、阻燃防腐绝缘层无毒、无害、环保等。

17595ed864aa214

KV防水型规格表


型号 内径
(d)mm

外径
(D)mm
外径公差
mm
每卷长
m
每卷重量
kg
对应钢管公称口径 对应电线管公称尺寸
mm " mm "
15# 16.0 20.6 ±0.2 50 25.5 15 1/2" 16 5/8"
17# 18.3 23.1 ±0.2 50 30.6 20 3/4" 19 3/4"
24# 24.8 30.4 ±0.2 25 21.3 25 1" 25 1"
30# 30.9 36.5 ±0.2 25 28.8 32 1 1/4 " 32 1 1/4"
38# 38.9 44.9 ±0.4 25 30.7 40 1 1/2 " 38 1 1/2 "
50# 50.5 56.9 ±0.4 25 37.5 50 2" 51 2"
63# 64.6 71.5 ±0.6 10 20.4 65 2 1/2 " 64 2 1/2 "
76# 77.9 85.3 ±0.6 10 29.5 (65) (2 1/2)" 76 3"
83# 82.6 90.9 ±0.8 10 41.2 80 3"

101# 101.1 110.1 ±0.8 10 27.8 100 4"

130# 126.4 136.7 ±0.8 10 30.8 125 5"
